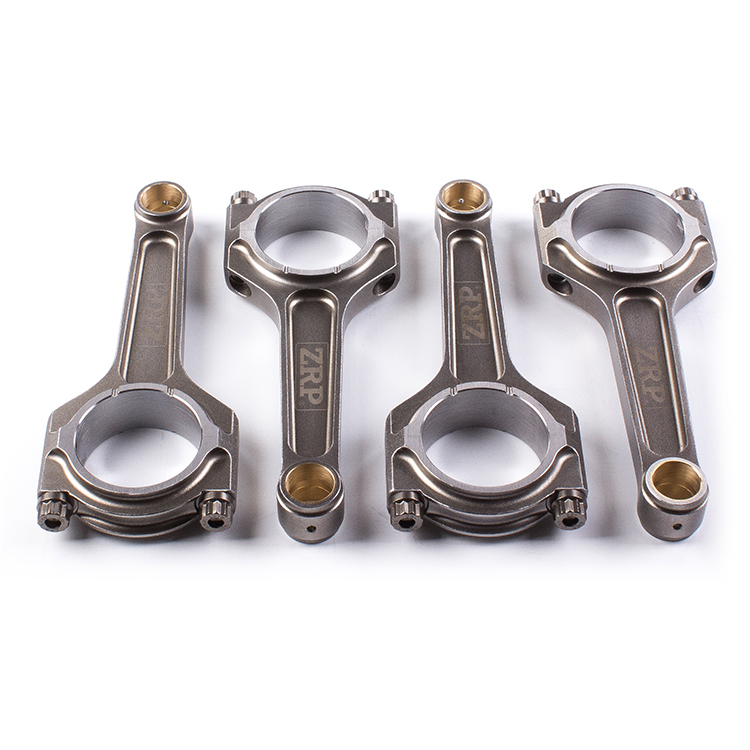

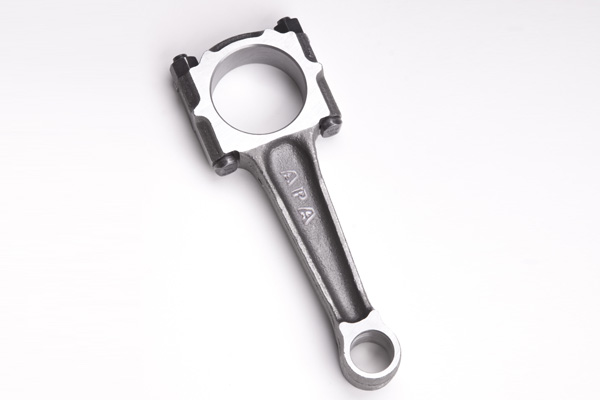

شاتون (Connecting Rod) یکی از قطعات مهم در موتور خودرو است که وظیفه اتصال پیستون به میل‌لنگ را بر عهده دارد. شاتون نقش حیاتی در تبدیل حرکت خطی پیستون به حرکت چرخشی میل‌لنگ دارد و در ایجاد قدرت و انتقال آن به اجزای دیگر موتور مؤثر است.
ساختار شاتون
شاتون به‌طور کلی از چند بخش اصلی تشکیل شده است:
-
سر بزرگ شاتون: این بخش در انتهای شاتون قرار دارد و به میل‌لنگ متصل می‌شود. در داخل سر بزرگ، یک یاتاقان قرار دارد که به کاهش اصطکاک بین شاتون و میل‌لنگ کمک می‌کند. این بخش به خاطر اندازه بزرگش، بیشترین نیرو را تحمل می‌کند و به همین دلیل از مواد مقاوم و سخت‌کاری‌شده ساخته می‌شود.
-
بدنه شاتون: قسمت میانی شاتون است که سر کوچک و بزرگ را به هم متصل می‌کند. بدنه شاتون باید سبک و در عین حال مقاوم باشد، زیرا باید در برابر نیروهای فشاری و کششی ناشی از حرکت پیستون و میل‌لنگ مقاومت کند. معمولاً این بخش از فولاد یا آلومینیوم ساخته می‌شود.
-
سر کوچک شاتون: این بخش به پیستون متصل است و از یک پین به نام "پین پیستون" یا "گژن‌پین" برای اتصال به پیستون استفاده می‌کند. سر کوچک نیز به دلیل تحمل نیروهای بالا از جنس مقاومی ساخته می‌شود.
-
یاتاقان‌ها: شاتون از یاتاقان‌ها برای کاهش اصطکاک و سایش بین شاتون و میل‌لنگ و همچنین شاتون و پیستون استفاده می‌کند.
عملکرد شاتون
عملکرد شاتون به‌عنوان انتقال‌دهنده حرکت در چرخه‌های موتور شامل مراحل زیر است:
-
زمان مکش: پیستون به سمت پایین حرکت می‌کند و با استفاده از شاتون، میل‌لنگ را می‌چرخاند. این حرکت باعث ورود مخلوط سوخت و هوا به داخل سیلندر می‌شود.
-
زمان تراکم: پیستون به کمک شاتون به سمت بالا حرکت کرده و مخلوط سوخت و هوا را فشرده می‌کند. این فشرده‌سازی باعث می‌شود تا احتراق بعدی با انرژی بیشتری انجام شود.
-
زمان احتراق (انفجار): شمع جرقه می‌زند و مخلوط سوخت و هوا منفجر می‌شود. این انفجار، پیستون را به سمت پایین می‌برد و شاتون این حرکت را به میل‌لنگ انتقال می‌دهد. در نتیجه میل‌لنگ به چرخش در می‌آید و حرکت چرخشی ایجاد می‌شود.
-
زمان تخلیه: در این مرحله، پیستون دوباره به سمت بالا حرکت می‌کند و گازهای سوخته را از سیلندر خارج می‌کند. شاتون در این حرکت، به انتقال نیرو کمک می‌کند.
جنس و متریال شاتون
شاتون‌ها معمولاً از موادی ساخته می‌شوند که مقاومت بالا و در عین حال وزن کمی دارند. برخی از مواد رایج برای ساخت شاتون شامل موارد زیر هستند:
-
فولاد: شاتون‌های فولادی از جنس فولاد آلیاژی ساخته می‌شوند که مقاومت بسیار بالایی در برابر نیروهای فشاری و کششی دارند. این نوع شاتون‌ها بیشتر در موتورهای سنگین و صنعتی استفاده می‌شوند.
-
آلومینیوم: شاتون‌های آلومینیومی سبک‌تر از فولاد هستند و برای موتورهایی که نیاز به سرعت بالا دارند مناسب‌اند. با این حال، شاتون‌های آلومینیومی به مرور زمان در اثر فشارهای شدید ممکن است تغییر شکل دهند.
-
تیتانیوم: این ماده دارای مقاومت بسیار بالا و وزن کمی است و در موتورهای مسابقه‌ای و پرفشار استفاده می‌شود. شاتون‌های تیتانیومی گران‌تر از سایر انواع هستند و فقط در کاربردهای خاص به کار می‌روند.
انواع شاتون‌ها
شاتون‌ها بر اساس طراحی و کاربردشان به چند نوع تقسیم می‌شوند:
-
شاتون‌های H شکل: این نوع شاتون دارای طراحی خاصی است که مقاومت بالایی در برابر نیروهای فشاری و کششی دارد و در موتورهای پرفشار و سنگین استفاده می‌شود.
-
شاتون‌های I شکل: این نوع شاتون‌ها برای موتورهای سبک و کم‌فشار مناسب‌اند و معمولاً در خودروهای سواری استفاده می‌شوند. طراحی ساده آن‌ها وزن کم‌تری به همراه دارد.
-
شاتون‌های X شکل: طراحی این نوع شاتون‌ها برای تحمل نیروهای جانبی و فشاری بالا مناسب است و در موتورهای خاص و پرفشار استفاده می‌شود.
مشکلات و خرابی‌های شاتون
شاتون به دلیل تحمل نیروهای زیاد و شرایط سخت کاری ممکن است دچار خرابی و آسیب شود. برخی از مشکلات رایج شاتون‌ها عبارتند از:
-
خرابی یاتاقان‌ها: اگر یاتاقان‌ها فرسوده یا خراب شوند، ممکن است اصطکاک بین شاتون و میل‌لنگ افزایش یابد که این امر منجر به افزایش حرارت و کاهش راندمان موتور می‌شود.
-
کج شدن یا شکستگی شاتون: در صورتی که موتور بیش از حد بارگیری شود یا ضربه‌های شدیدی به شاتون وارد شود، ممکن است شاتون کج یا شکسته شود. این مشکل می‌تواند به موتور آسیب جدی وارد کند.
-
لرزش و صدای غیرعادی: اگر شاتون به درستی نصب نشده باشد یا یاتاقان‌ها دچار مشکل شده باشند، ممکن است لرزش و صدای غیرعادی از موتور شنیده شود.
روش‌های نگهداری شاتون
نگهداری صحیح از شاتون می‌تواند عمر مفید آن را افزایش دهد و از مشکلات جدی جلوگیری کند. برخی از نکات نگهداری عبارتند از:
-
بررسی و تعویض یاتاقان‌ها: به منظور کاهش اصطکاک و جلوگیری از سایش، یاتاقان‌ها باید به صورت دوره‌ای بررسی و در صورت نیاز تعویض شوند.
-
استفاده از روغن مناسب: استفاده از روغن موتور با کیفیت و تعویض منظم آن می‌تواند از خرابی و فرسودگی شاتون جلوگیری کند.
-
بررسی حرارت موتور: اطمینان از خنک بودن موتور و جلوگیری از گرم شدن بیش از حد آن می‌تواند از تغییر شکل شاتون جلوگیری کند.
-
رانندگی مناسب: رانندگی ملایم و جلوگیری از فشارهای شدید به موتور، می‌تواند عمر شاتون را افزایش دهد.
نتیجه‌گیری
شاتون به‌عنوان یک قطعه کلیدی در موتور، وظیفه انتقال حرکت خطی پیستون به حرکت چرخشی میل‌لنگ را بر عهده دارد و در ایجاد قدرت و حرکت در موتور نقش حیاتی ایفا می‌کند. نگهداری و استفاده درست از شاتون، تضمین‌کننده عملکرد بهینه موتور و افزایش عمر مفید آن است.
